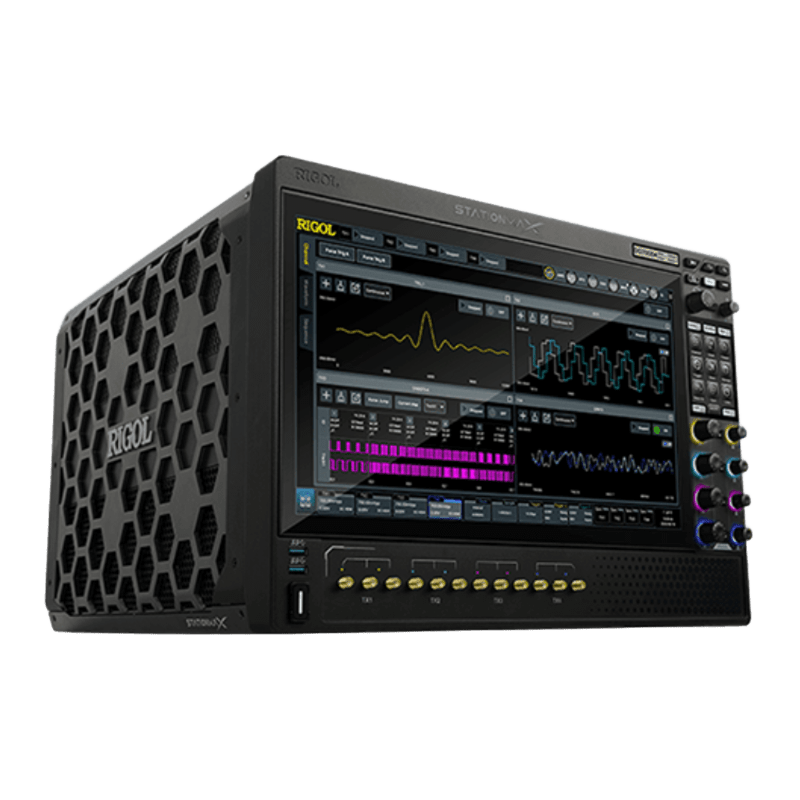

探索DG70000系列任意波形发生器
复杂电磁场景模拟
在实验室条件下构建一个复杂密集、动态变换的电磁环境以模拟真实环境中的电磁辐射情况，通过可复现的方式有效推进模型优化速度、考核被测系统对复杂电磁环境的适应性及抗干扰性能。
高速接口接收测试
接收测试要求信号源能够创建多种多样的测试码型，并同时具备精确可控的信号减损能力，以便仿真符合标准定义的最差条件，并对被测器件进行强化测试。

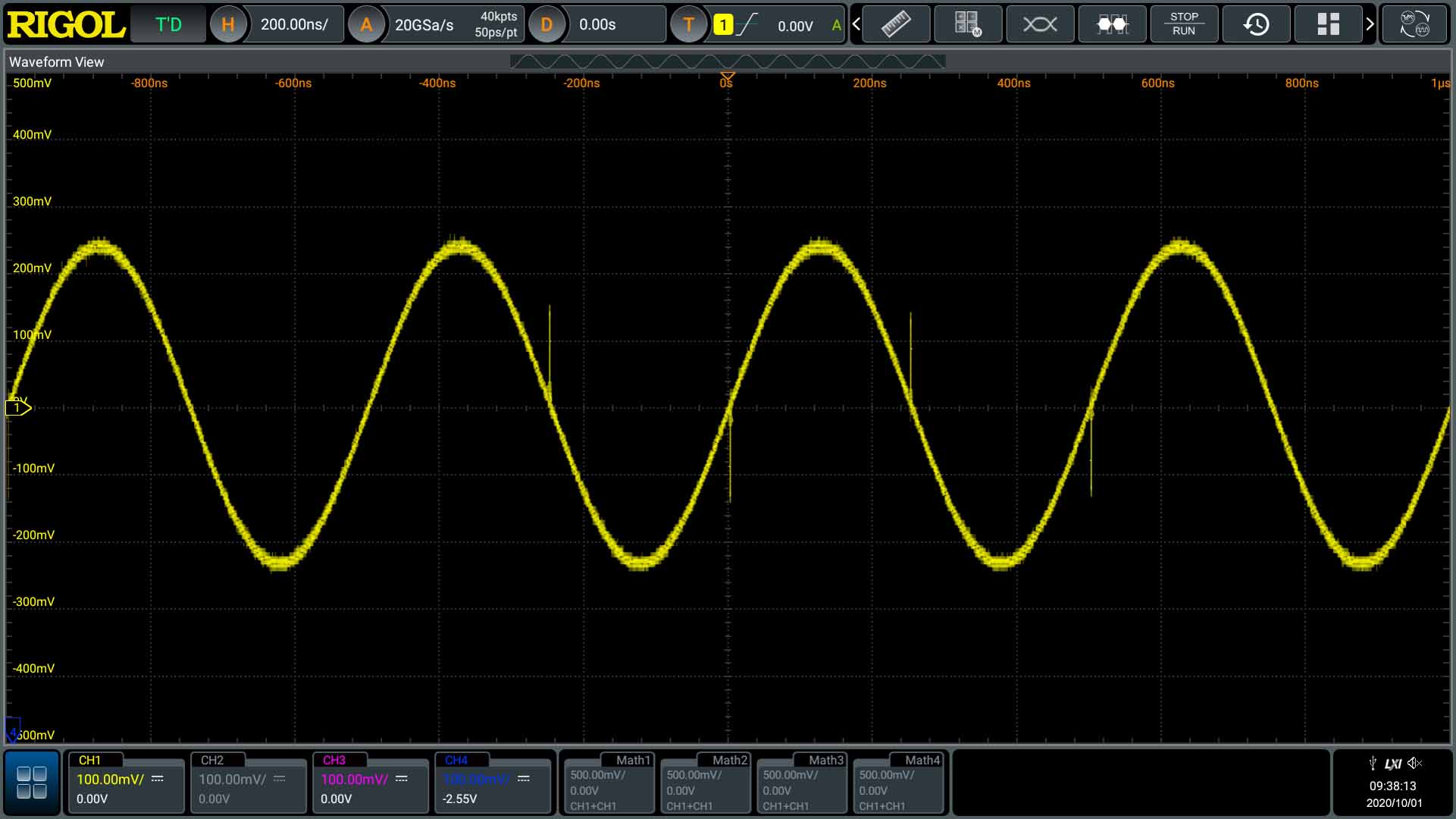

100Sa/s~12GSa/s可变采样率，真实还原信号细节
通过全新技术平台，实现从100Sa/s~12GSa/s可调采样率，可复现低至400ps的窄脉冲，真实还原信号

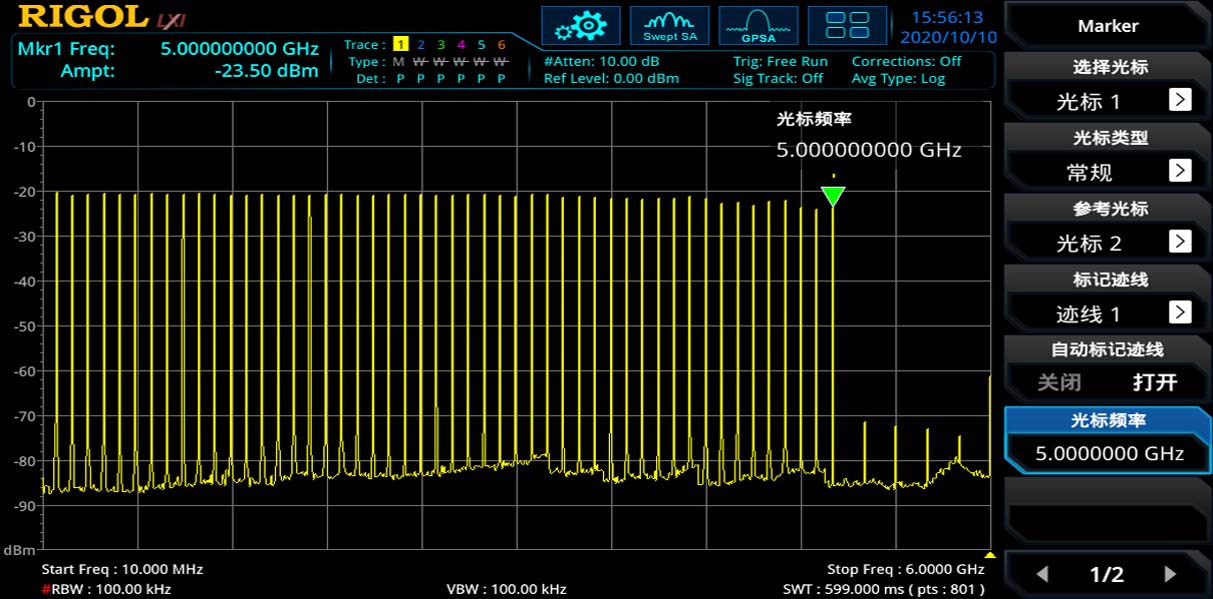

DC~5GHz输出频率范围，满足更多场景应用
提供更宽的频率输出范围，适用更多的场景要求

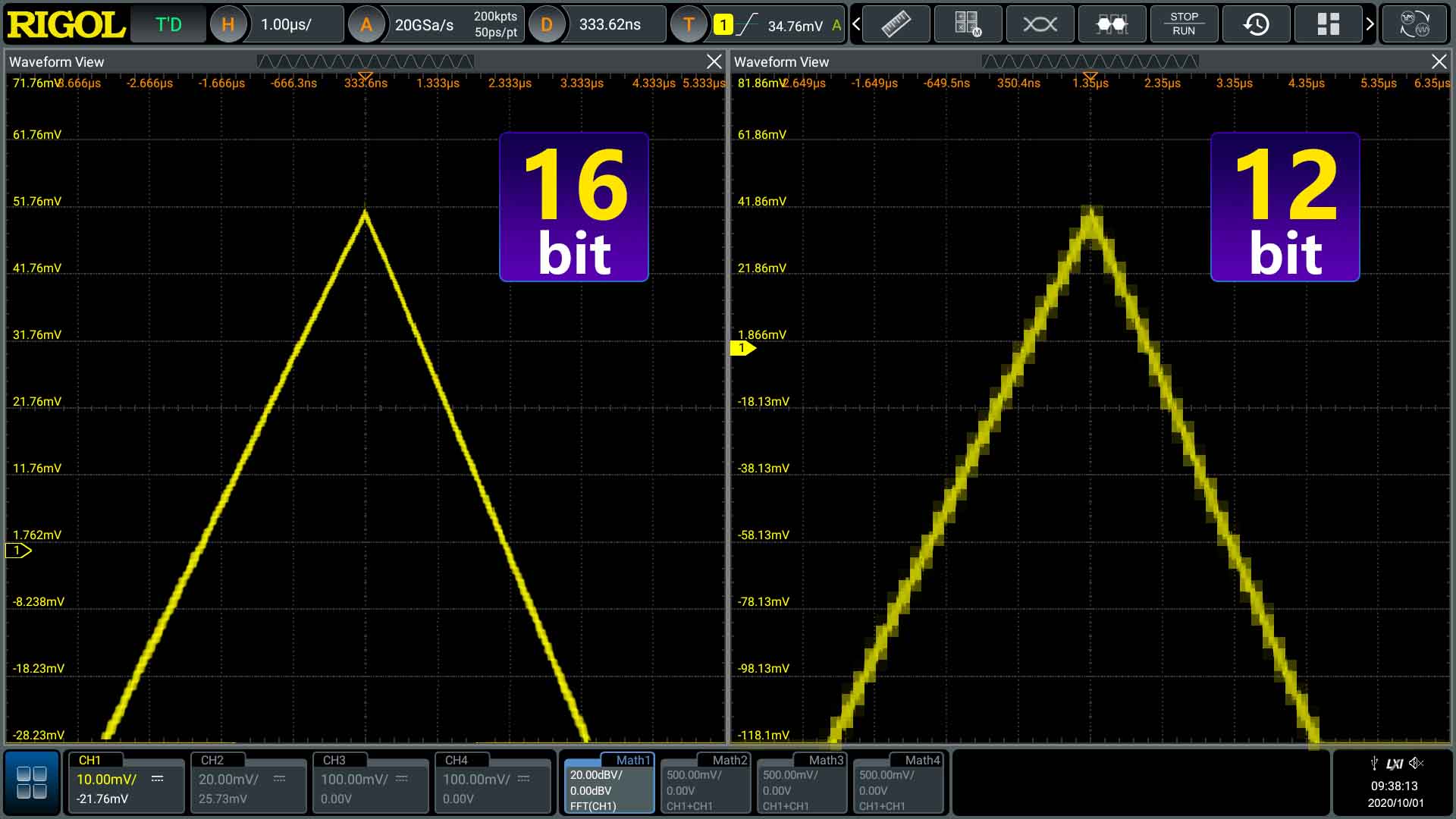

16bit垂直分辨率，电平量化更精细化，波形质量更高
在高采样的同时，提供16bit垂直分辨率。相比较12bit或14bit垂直分辨率，16bit垂直分辨率拥有更精细的量化电平，保证输出信号的质量。

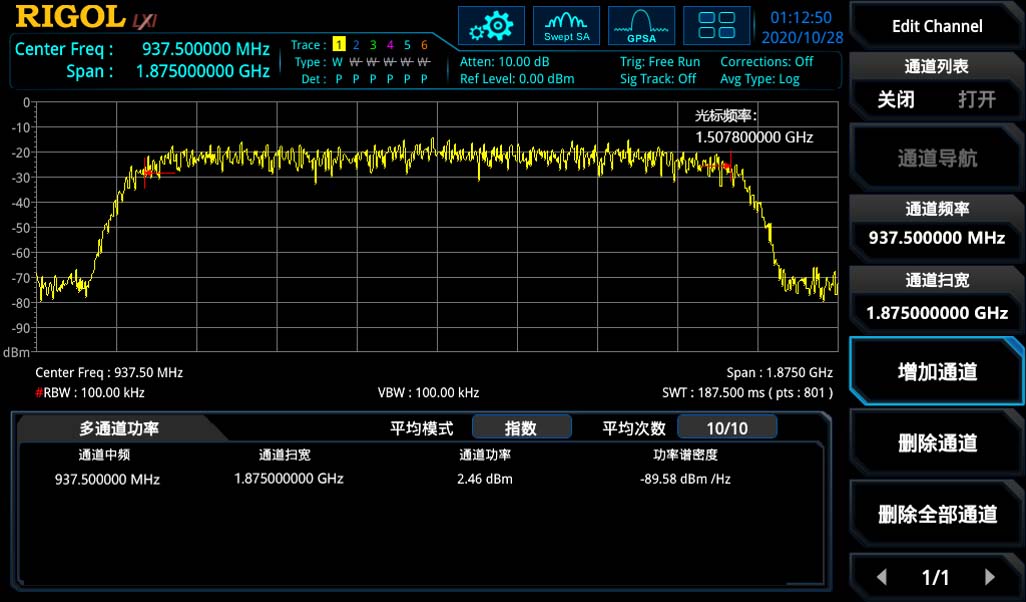

支持1.5GHz调制带宽，满足多种宽带新型无线标准
最高1.5GHz调制带宽及数字上变频功能，通过IQ调制器，可输出如1024QAM/256QAM等多种调制方式，结合内置跳频模式（跳频间隔低至128ns），满足多种宽带新型无线标准

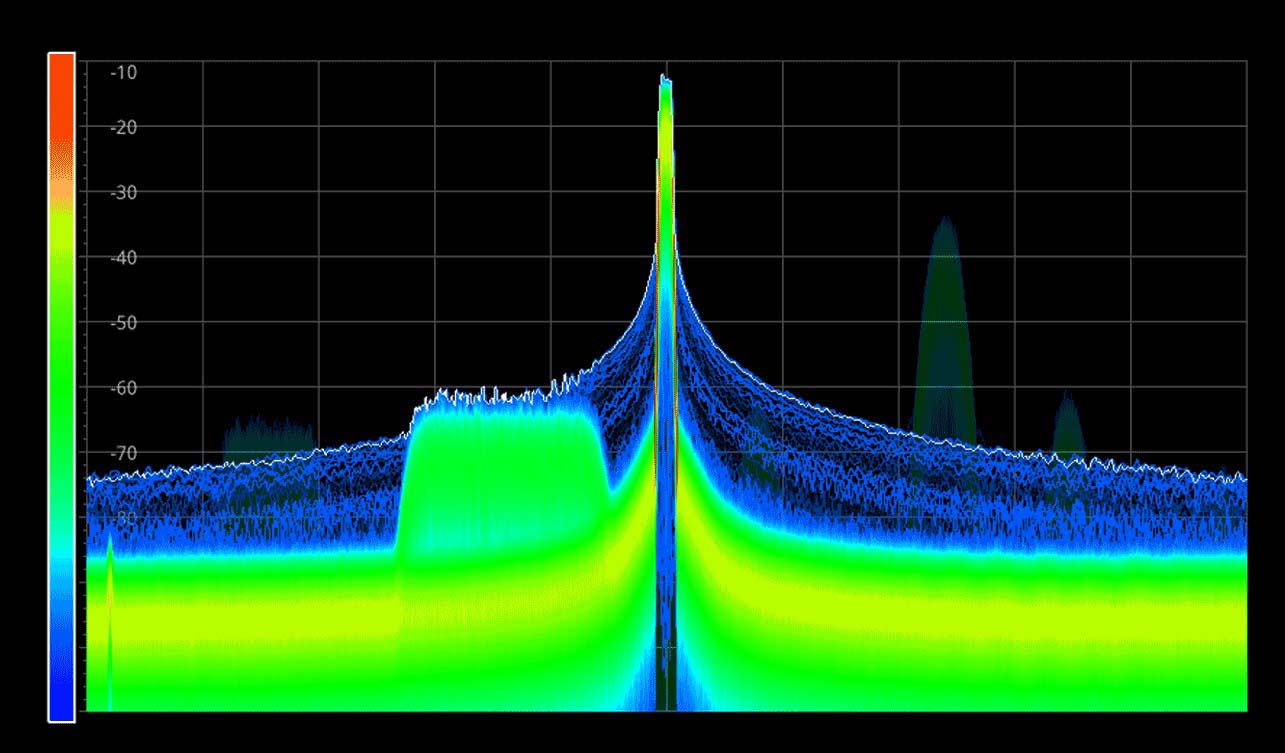

单通道1.5Gpts波表长度，保证在高采样率下的长信号输出
提供单通道最高1.5G样本点，序列编辑器支持最高16k波形片段及灵活的调整功能，满足长时间的信号播放及序列跳转等功能

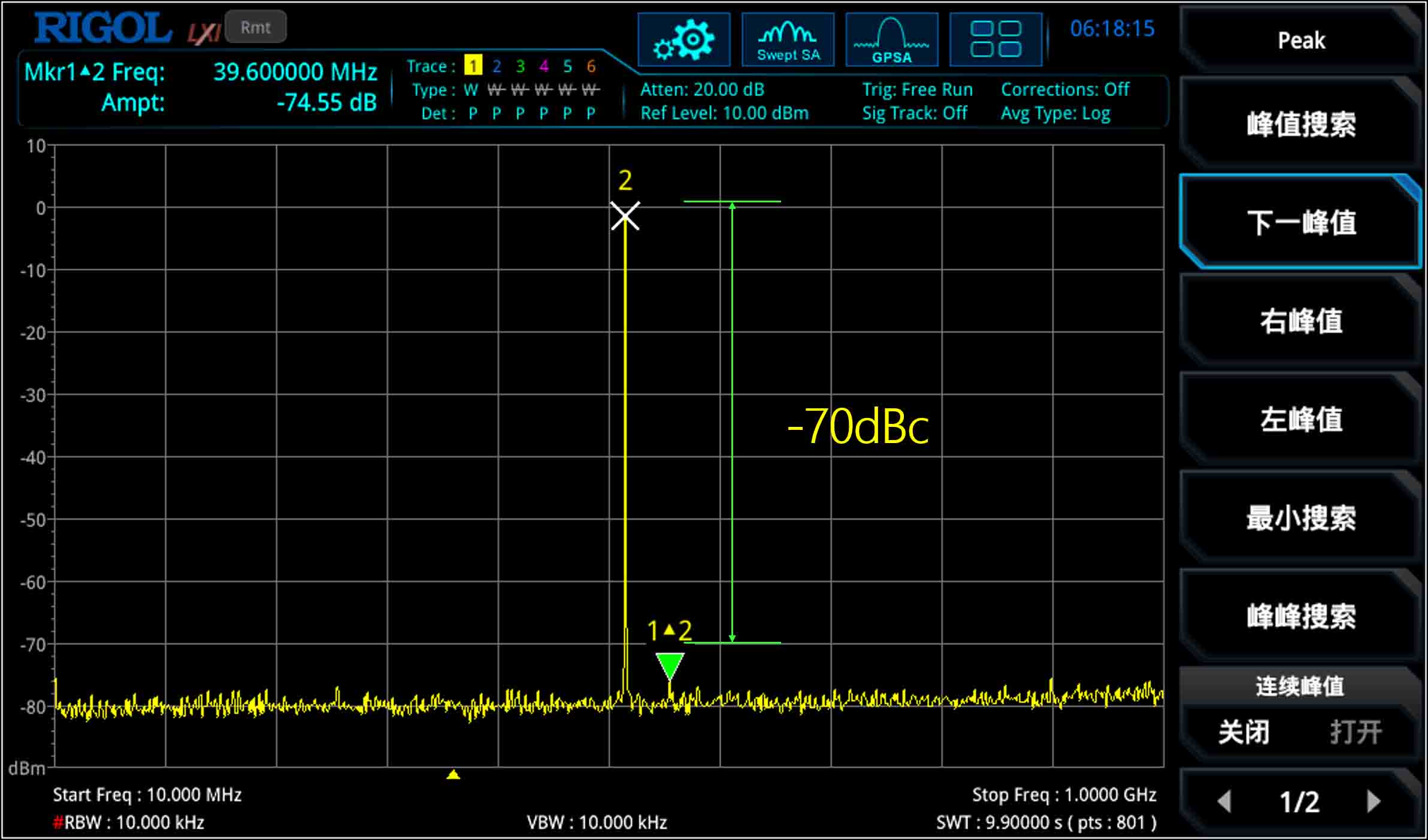

纯净信号保证，-70dBc无杂散动态范围，10ps总抖动
提供高纯度信号输出，-70dBc无杂散动态范围，10ps总抖动，350fs随机抖动，保证测试的真实效果

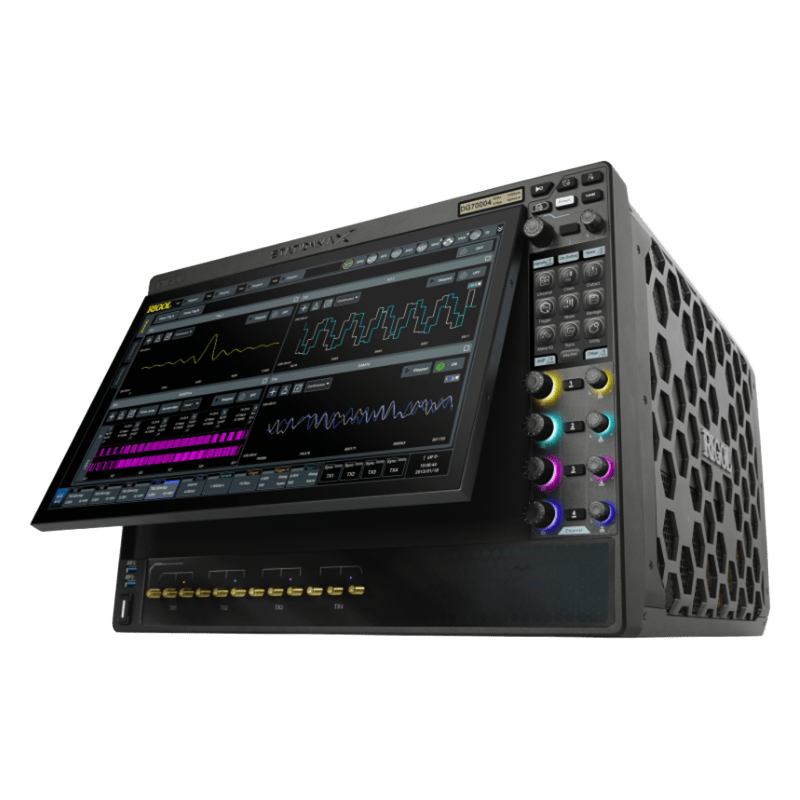

15.6英寸大屏设计，电动可调节屏幕视角
基于15.6英寸2k高清触控显示屏及人性化的UI界面设计，工程师无需PC即可完成所有操作。电动可调节视角，适应用户多角度波形编辑操作。
用户手册
|
名称
|
版本
|
发布时间
|
|---|---|---|
DG70000用户手册
|
2023.08
|
2023-10-08
|
|
RM7011机架安装手册
|
RKB13X00-1110
|
2025-11-10
|
数据手册
|
名称
|
版本
|
发布时间
|
|---|---|---|
|
DG70000数据手册
|
2024.09
|
2024-10-10
|
编程手册
|
名称
|
版本
|
发布时间
|
|---|---|---|
|
DG70000编程手册
|
2023.08
|
2023-10-08
|
快速指南
|
名称
|
版本
|
发布时间
|
|---|---|---|
|
DG70000快速指南
|
2023.02
|
2023-03-16
|
开源声明
|
名称
|
版本
|
发布时间
|
|---|---|---|
|
DG70000 开源声明
|
v1.0
|
2019-08-29
|
固件
|
名称
|
版本
|
发布时间
|
|---|---|---|
DG70000 Firmware
|
v00.01.05.00.01
|
2025-12-26
|
软件
|
名称
|
版本
|
发布时间
|
|---|---|---|
UltraStation
|
00.02.02.00.03
|
2026-04-30
|
|
Ultra Station 用户手册
|
UGU04001-1110
|
2026-04-30
|
应用手册
|
名称
|
版本
|
发布时间
|
|---|---|---|
|
RIGOL DG70000图形信号仿真应用
|
|
2025-12-09
|
|
RIGOL 基于DG7W的全频带局部放电信号模拟重现
|
|
2025-12-09
|
|
DG70000任意波形发生器PRBS-NRZ信号生成
|
ANW01000-1220-0039
|
2026-03-31
|
